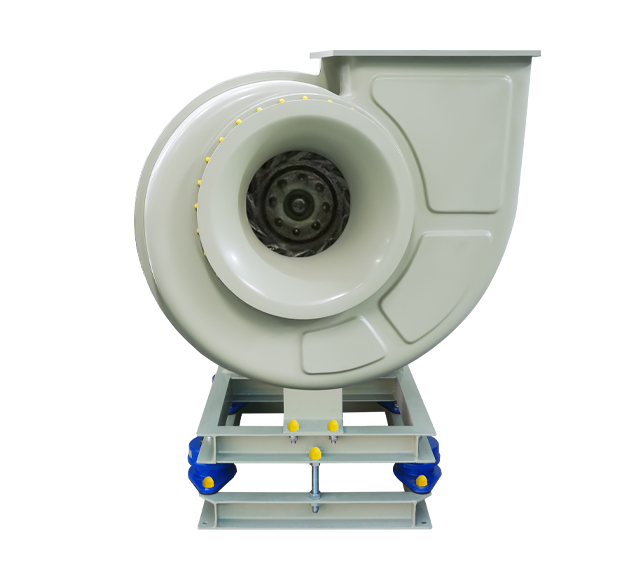

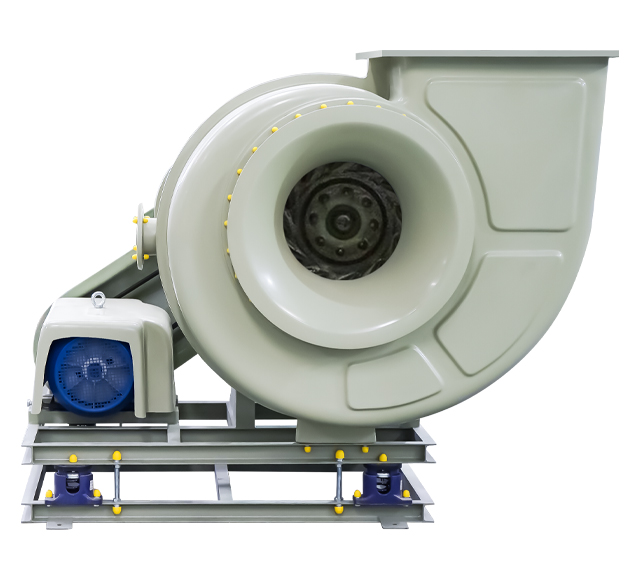

玻璃鋼離心通風機

ZF-A/C式

　　高強度抗壓結構設計，葉輪經過嚴格的動平衡調整，完全符合JB/T 9101規范之G2.5等級標準，保障風機在高速運轉時仍能保持極低的震動水平。在風機組裝完成后，整個機組的震動值更是達到并超越JB/T 8689規范之4.5mm/s等級要求水準，大幅降低了因震動導致的爆裂風險，保障了您的生產安全環境。

防腐蝕
風量強勁
風壓足
支架穩固
低噪音

機型參數

性能參數

型號 Model	功率 (KW/HP)	轉速 (r/min)	流量 (m3/h)	全壓 (Pa)
ZF-3.2A	0.75	1450	1013~2026	324~206
ZF-3.2A	1.5	2900	2026~4052	1294~822
ZF-4A	1.1	1450	1978~3957	506~321
ZF-4A	5.5	2900	3957~7913	2022~1825
ZF-4.8A	2.2	1450	3419~6837	728~463
ZF-4.8A	11	2900	6837~13674	2912~1851
ZF-5.6A	3	1450	5429~10857	991~630
ZF-6.5A	7.5	1450	8489~16978	1335~848
ZF-7.2A	11	1450	11538~23076	1638~1041
ZF-8A	18.5	1450	15827~31654	2022~1285
ZF-3.2C	0.75	1450	1013~2026	324~206
ZF-3.2C	2.2	2900	2026~4052	1294~822
ZF-4C	1.1	1450	1978~3957	506~321
	3	2500	3411~6822	1503~955
	5.5	2900	3957~7913	2022~1285
ZF-4.8C	5.5	2100	4951~9902	1527~970
	7.5	2400	5658~11317	1995~1267
	11	2700	6366~12731	2524~1604
ZF-5.6C	4	1597	5979~11958	1202~764
	5.5	1776	6649~13298	1487~945
	7.5	1969	7372~14743	1827~1161
ZF-6.5C	7.5	1536	8993~17985	1498~952
	11	1745	10216~20433	1934~1229
	15	1800	10538~21077	2057~1307
ZF-7.2C	7.5	1326	10551~21102	1370~871
	11	1369	11983~23967	1767~1123
	15	1670	13288~26577	2173~1381
ZF-8C	15	1369	14943~29886	1803~1146
	18.5	1468	16023~32047	2073~1317
	22	1560	17028~34055	2341~1487
ZF-8.8C	18.5	1253	18204~36407	1827~1161
	22	1327	19279~38557	2050~1302
	30	1472	21385~42771	2522~1603
ZF-9.6C	30	1310	24708~49477	2377~1510
	37	1365	25746~51491	2581~1640
	45	1457	27481~54962	2940~1868
ZF-11.2C	37	983	38518~53913	1846~1460
	45	1136	44513~62304	2465~1949
	55	1214	47569~66582	2816~2226
ZF-13C	55	980	60050~84051	2472~1955
	75	1051	64400~90140	2843~2248
	90	1116	68383~95715	3206~2535
14.5C	90	850	72273~101160	2313~1829
	110	995	84602~118417	3170~2507
	132	1057	89874~12576	3577~2829

風機尺寸

型號 Model	進風口 (mm)		出風口 (mm)		外形尺寸 (mm)							底座架 (mm)
NO.	φ1	φ2	A1	A2	B1	B2	H1	H2	L1	L3	L4	M1	M2	M3	M4 (減震)
ZF-3.2A	300	385	220	310	290	385	370	640	661	/	644	442	446	63	120
ZF-4A	350	440	285	375	350	450	420	738	840	/	766	580	716	63	120
ZF-4.8A	450	545	350	465	455	570	520	907	1030	/	856	652	786	63	120
ZF-5.6A	505	595	410	520	505	600	627	1077	1155	/	975	720	900	63	120
ZF-6.5A	600	685	480	610	600	710	1097	1797	2220	/	1430	760	900	63	120
ZF-7.2A	655	765	510	625	655	765	1177	1954	2511	/	1631	922	1145	63	120
ZF-3.2C	300	385	220	310	290	385	517	787	919	195	749	750	570	63	120
ZF-4C	350	440	285	375	350	450	619	937	1226	271	850	1000	606	63	120
ZF-4.8C	450	545	350	465	455	570	729	1116	1440	335	1010	1150	721	63	120
ZF-5.6C	505	595	410	520	505	600	774	1224	1580	380	1080	1250	746	63	120
ZF-6.5C	600	685	480	610	600	710	869	1359	1760	430	1211	1350	851	63	120
ZF-7.2C	655	765	510	625	655	765	899	1459	1859	460	1248	1470	860	63	120
ZF-8C	745	845	550	685	765	930	1010	1636	2070	480	1381	1600	941	80	120
ZF-8.8C	800	910	615	735	805	935	1060	1760	2220	570	1430	1750	967	80	120
ZF-9.6C	895	1010	705	845	905	1040	1200	1977	2511	655	1631	1542	2000	80	120
ZF-11.2C	1000	1110	805	945	995	1145	1295	2149	2942	772	1769	1680	1350	100	125
ZF-13C	1200	1340	955	1095	1195	1340	1455	2455	3225	860	2073	1935	2550	120	125
ZF-14.5C	1350	1500	990	1145	1360	1500	1490	2610	3610	950	2260	2105	2900	120	125
ZF-15.5C	1505	1625	1105	1275	1495	1675	1520	2724	3780	1075	2393	2225	2860	120	125
ZF-18C	1800	1960	1440	1600	1800	1960	1960	3360	4492	1200	2964	2651	3500	120	120
